Dettagli:
|
| Prodotto: | WHL507530 | Film di PL: | Placcatura dello Sn plating/Au |
|---|---|---|---|
| Forma: | Guarnizione piana, Ring Gasket, guarnizione ondulata, come avete bisogno di, secondo i vostri disegn | Ampio: | 50mm o dimensione su ordinazione |
| Alto: | 75mm, norma o personalizzare | Lunghezza: | 30mm come disegno |
| Applicazione: | computer, parete e tetto, automobile, ecc LCD | ||
| Evidenziare: | guarnizione di 30mm SMD,guarnizione dell'anello SMD,Guarnizione di giunto circolare piana ondulata |
||
Guarnizione di SMD, tecnologia del supporto di WHL507530Surface, recupero elastico, produzione di elettricità
1. WHL: 507530
2. Caratteristica di prodotto
LA GUARNIZIONE di SMD è una tecnologia di superficie del supporto utilizza il mounter di superficie (montaggio del PWB di SMD M/C) ed è disponibile come un morsetto di terra ed il supporto un elettrico/apparecchi elettronici e prodotti di riduzione di rumore di EMI. LA GUARNIZIONE di SMD è adatta a flessibilità richiesta, a prodotti elastici di tanwol di recupero, di resistenza al calore e di conduttività elettrica.
3. Materiale e rivestimento
| NO | OGGETTO | Materiale | Placcatura |
| 1 | Silicone | Silicone | |
| 2 | Film di pi | Placcatura dello Sn |
|
STAMPA |
NESSUNA SBAVATURA |
| PLACCATURA | NESSUNO scoloramento |
| Resistenza di contatto | 50mΩ (massimo) |
| Dopo la prova | 100mΩ (massimo) |

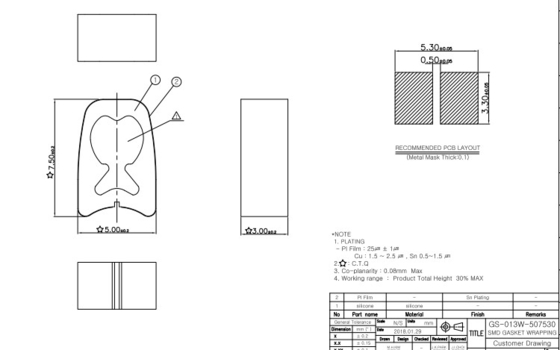

4 disegnando
|
Lista di controllo
|
- Deve essere attaccato sulla borsa del vinile e della BOBINA.
|
0 |
|
Attaccatura di spec. di MSL
(MSL: LIVELLO SENSIBILE DELL'UMIDITÀ)
|
- Deve essere attaccato sulla borsa del vinile e della BOBINA.
|
|
|
Attaccatura senza piombo del segno
|
Deve essere attaccato sulla borsa del vinile e della BOBINA.
|
|
|
Tenga» l'attaccatura asciutta dell'ETICHETTA
|
- L'etichetta di «tiene asciutto» deve essere attaccata sul
prodotto che è sotto MSL 1
|
|
|
Specificazione d'imballaggio
|
- Dovrebbe essere almeno MSL applicato 2.
- Il materiale della BOBINA dovrebbe essere di plastica.
(Non usi la BOBINA della carta.)
|
|
|
Pacchetto sigillato BOBINA
|
- Deve essere sigillato.
|
|
|
Metodo di compressione del NASTRO della COPERTURA della BOBINA
|
Usi un metodo di compressione del calore
|
|
|
Flusso d'imballaggio
|
Il →Put della bobina nel → del gel di silice sigilla il bag→ VERSO L'ESTERNO LA SCATOLA
|
Metodo di adesione
· Prodotto innovatore con le proprietà molli della gomma di silicone e le proprietà conduttive del metallo allo stesso tempo.
· EMI migliore che protegge e che collega prestazione a massa dovuto lo strato superficiale conduttivo più spesso.
· Resistenza ed affidabilità della corrosione migliori non esponendo lo strato di rame all'aria esterna.
· La regolazione la dimensione e della forma vuote per ammorbidire la guarnizione minimizza lo sforzo sopra e migliora l'adesione al PWB.
· Lo strato superficiale del metallo è possibile anche quando il centro della gomma di silicone è sottile, migliorando lo svantaggio della sua durezza quando la gomma di silicone è spessa.
· Facile regolare la forma, il numero e lo spessore della cavità del centro.
