9x5mm Emi Rubber Gasket, guarnizione di schiuma conduttiva piana

EMI, GUARNIZIONE di SMF, tecnologia del supporto della superficie di senso 9*5*9 di tocco, recupero elastico, produzione di elettricità

CARATTERISTICHE



Fabbricazione in serie efficiente facendo uso dell'attrezzatura di montaggio di superficie

Conducibilità & morbido eccellenti

Termoresistente per SMT ed ignifugo

Alogeno libero

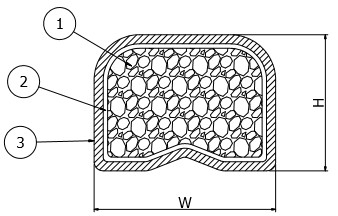

STRUTTURA



①Schiuma di poliuretano termoresistente

②Legame termoresistente

③Superficie: Film/Cu/Sn di pi

(Film di pi: 25㎛, Cu: 1.5±0.5㎛, Sn: 1.5±0.5㎛)



SPECIFICHE

         Forza di adesione della lega per saldatura

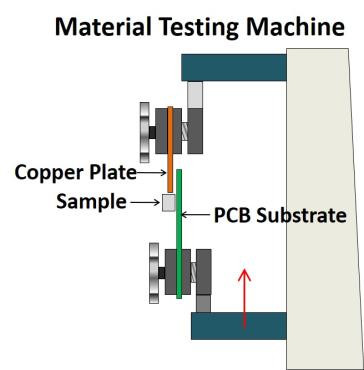

METODO DI PROVA

Panoramica

• LA EMI di SMT che protegge la guarnizione è un cuscinetto collegante che attenua il rumore elettromagnetico generato dentro gli apparecchi elettronici e protegge il circuito dagli impulsi elettrici.

• La saldatura di riflusso è possibile fino a 260℃ usando il materiale con resistenza al calore eccellente.

• Imballato con nastro adesivo della bobina per permettere al montaggio di superficie automatico.
• Può essere usato come una guarnizione del commutatore di tocco, una guarnizione del sensore di tocco, ecc.

Caratteristiche

• Forma stabile del cubo, morbido & elastico facendo uso del centro della spugna.
  - Manifatturiero in varie dimensioni confrontate ai contatti con il terreno del metallo o del silicone
  - Nè piegato nè rotto come una striscia del dito
  - Nessun timore di indurimento o di generazione del silossano come il tipo del silicone-centro
  - Il materiale molle della spugna non piega il PWB né non deforma il dispositivo
• Conduttività elettrica eccellente e resistività superficiale bassa
• La resilienza eccellente con durezza regolabile, libera dal problema piegato o rotto
• SMT (montaggio di superficie) disponibile e saldatura manuale compatibile
• RoHS compiacente, UL94V-0, alogeno libero

Dettagli

Specificazione

Applicazioni



Terra & EMI Shielding del PWB





• La guarnizione di SMT è usata per EMI che protegge e che collega attaccandola al PWB del modulo LCD. Parecchi pezzi di guarnizione di SMT sono usati sul PWB per massimizzare la EMI che protegge e che collega l'efficacia a massa. Le loro posizioni sul PWB sono riflesse nella fase di progettazione del circuito del PWB.
• Provveduto in pacchetti di carriera scritti bobina adatti a SMT.



Guarnizione del sensore di tocco/guarnizione commutatore di tocco







• Funzioni della guarnizione del sensore di tocco (guarnizione del commutatore di tocco) come un quadro comandi dell'elettrodo e PWB di collegamento facendo uso del metodo ad ingresso a tocco elettrostatico. È adatto a commutatori di tocco degli elettrodomestici e dei dispositivi industriali.
• La guarnizione di SMF è installata con il montaggio di superficie automatico mentre il metodo della barretta del contatto e di tocco della molla richiede la saldatura manuale.
• La riduzione dei costi è preveduta sostituendo il metodo costoso di griglia di tocco.
• Questa guarnizione non sollecita PCB/Panel dovuto la sua elasticità ed ha alta resistenza della corrosione.



TERMINI DELLA GARANZIA & DEL PUNTO ASSISTITO A NELLA CUSTODIA

• 1) Tenga il prodotto alla temperatura ambiente ed all'umidità. (25±10℃, meno di 75%)
• 2) Eviti il contatto con aria ed umidità quando ha tenuto i prodotti.
• 3) Eviti la luce diretta del sole e nessun flammables quando ha tenuto i prodotti.
• 4) Tengalo per prevenire danni to l'aspetto e la forma.
• 5) Stia attento a non essere una temperatura elevata, ambiente di alto-umidità dopo l'apertura del prodotto.
• 6) Stia attento a non contattare con i materiali chimici ed organici.
• 7) Non tocchi il prodotto con le mani pulite.
• 8) Il periodo di garanzia di prodotto è di 6 mesi dopo la consegna.

AVVERTENZE



1.Keep a partire da una luce solare o una temperatura elevata e un'umidità diretta. (inferiore 35 a ℃, 55%RH o più di meno.)

2.Please comprimono più 0.2mm che lo spessore di questa guarnizione nel caso del montaggio

3.Be attento con i prodotti chimici ed il fuoco.

4.You può vedere un cambiamento nelle caratteristiche del prodotto se ripetendo la pressione.

esposizione 5.Avoid agli stati umidità di alta e di temperatura elevata quando usando i prodotti.

6.Do non toccare il prodotto con le mani pulite.

7.It dovrebbe essere usato dopo l'eliminazione della contaminazione di superficie adesiva.

8.Be attento che l'aspetto del prodotto può essere cambiato se la torsione del prodotto accade.



NORMA D'IMBALLAGGIO GENERALE



1) Identifichi il bordo.

2) Il contenitore di cartone contiene una quantità appropriata di cilindri di SMF.

3) Riempia nella plastica sulla copertura posteriore di attenuazione del materiale.

4) La scatola è sigillata con nastro adesivo di OPP, H tipo e la scatola è identificata come disponibile.

5) Metodo d'imballaggio (secondo le indicazioni della figura)
